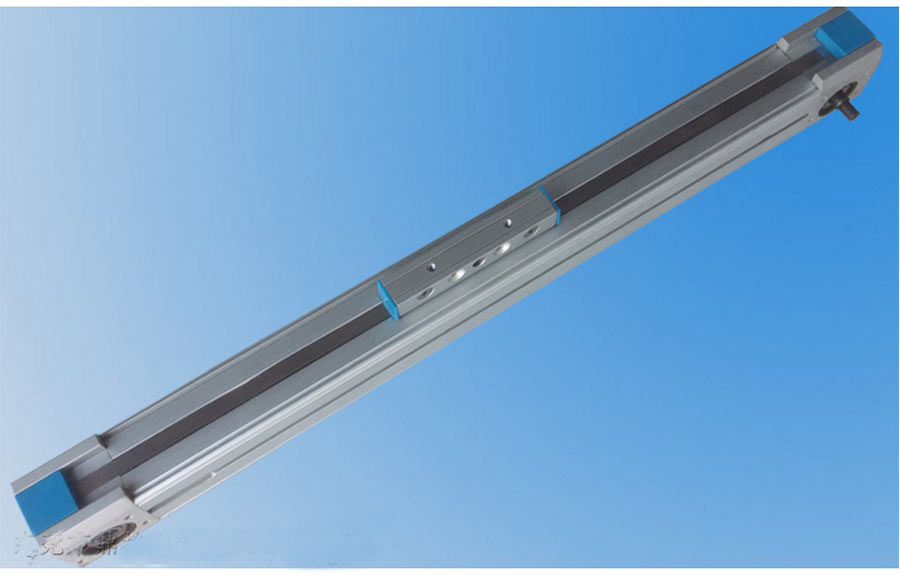

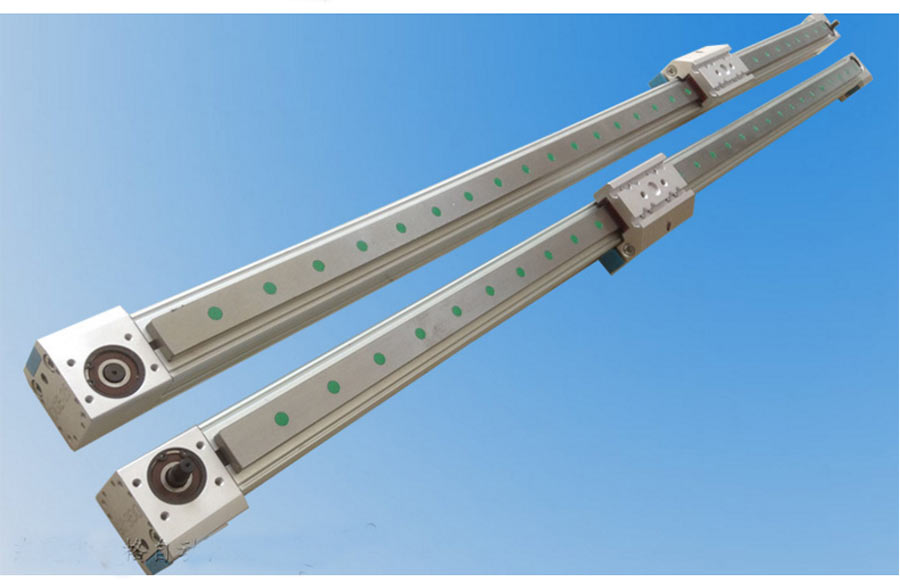

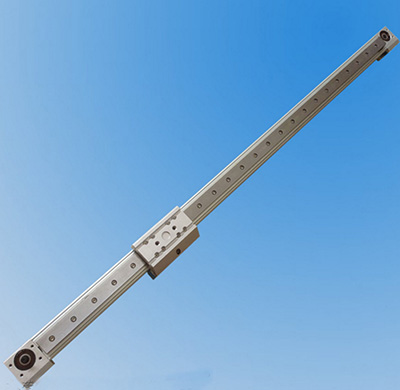

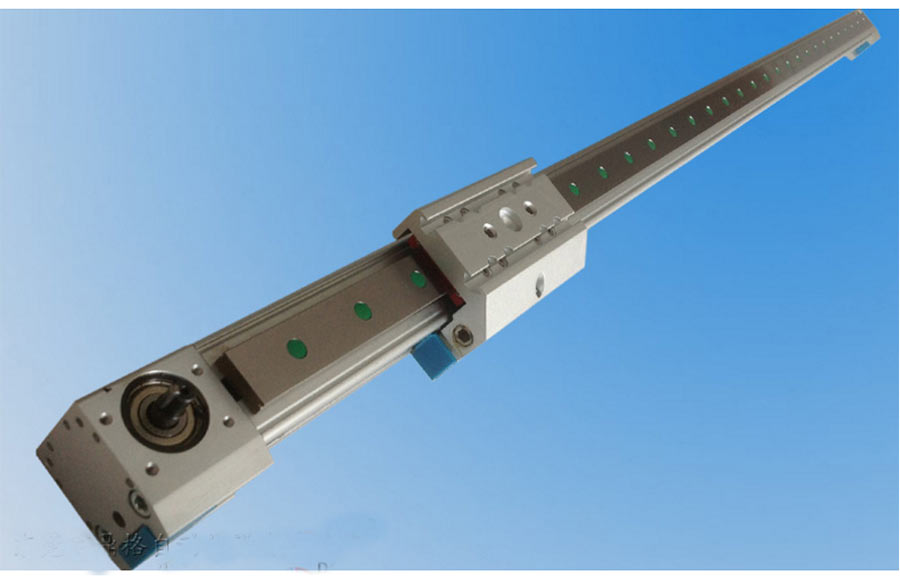

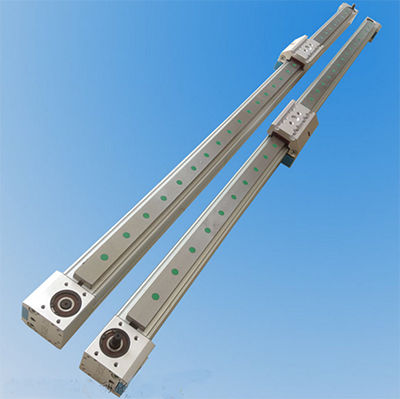

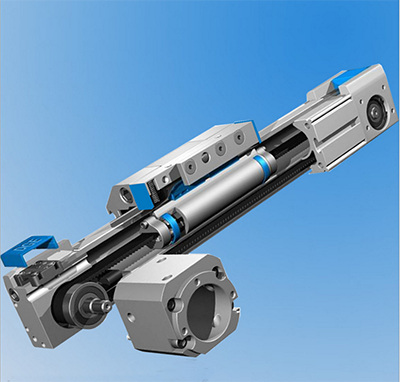

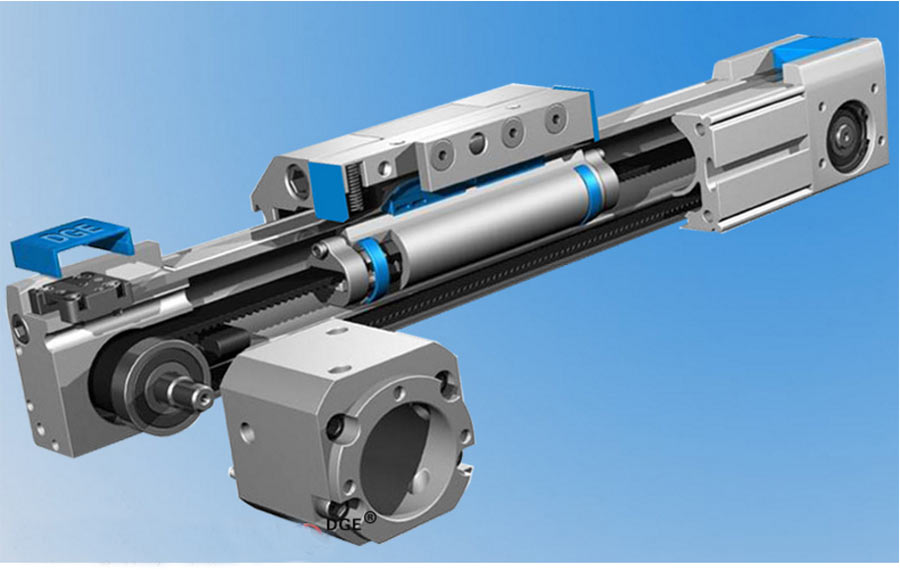

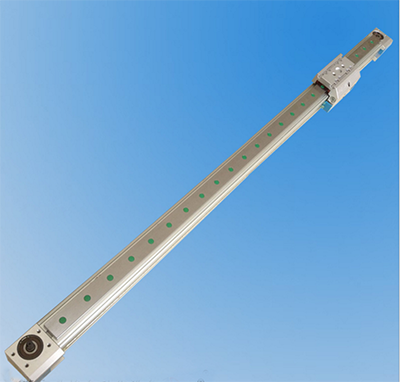

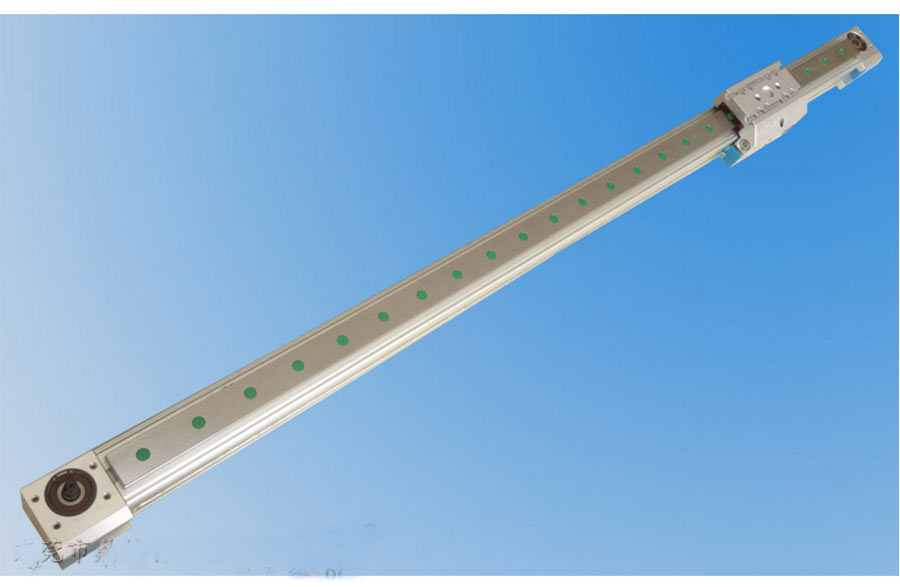

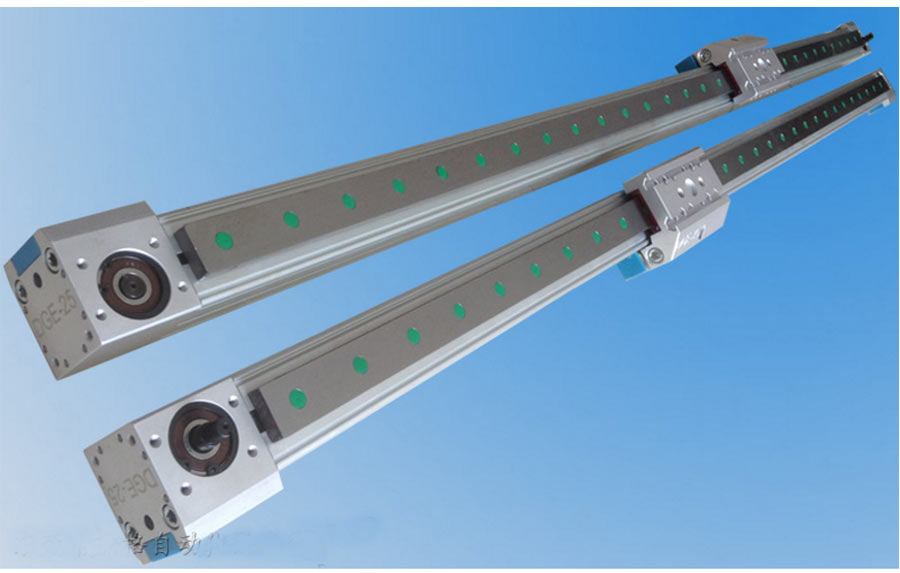

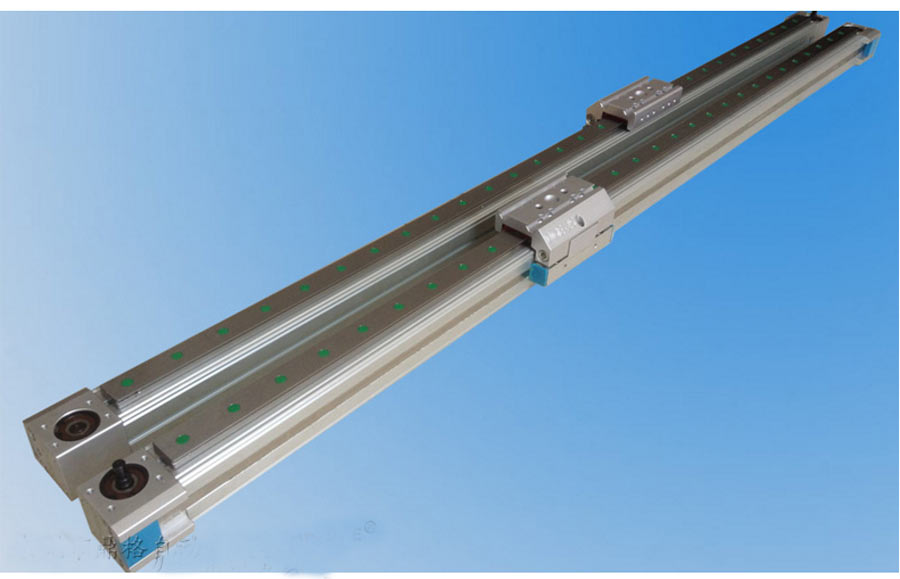

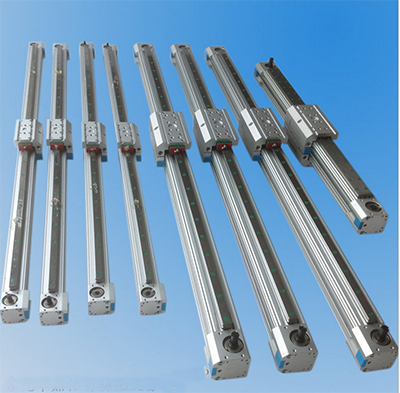

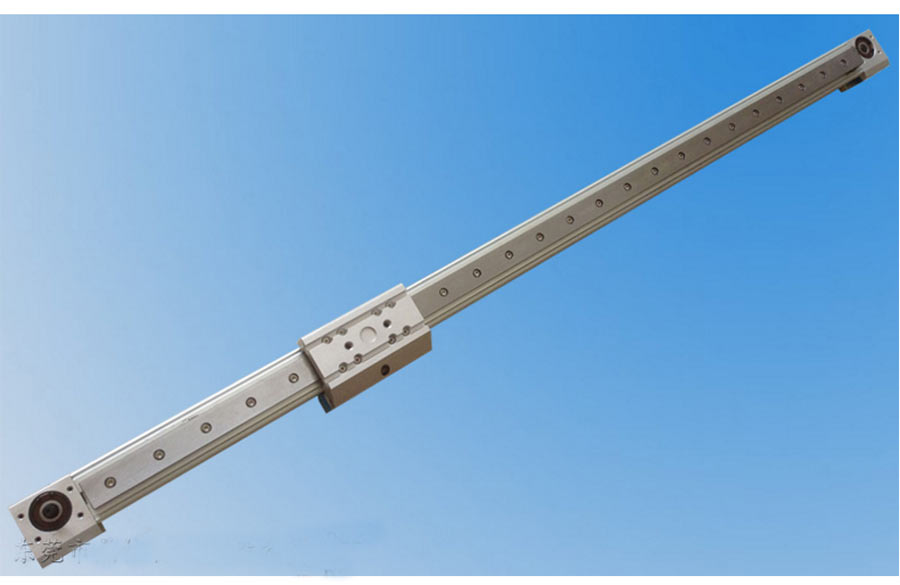

DGE25同步带直线滑台，缸筒型材45*45mm,有效行程100mm-4000mm， 负载能力1kg-0kg，传动精度±0.1mm（行程1米以内的精度），最高传动速度3m/s（加减速时间200毫秒=0.2秒），同步轮21齿， 同步带宽15mm,同步带导程3M，同步轮转一圈63mm,同步轮出轴Φ8mm，总长度=（有效行程+372mm），重量KG=2.25+0.48×行程 （如1000=0.48×10）+0.71+0.53，相关配件：上银直线导轨，美国盖茨同步带，NSK防水防尘轴承，垂直使用不建议客户选用同步带，会 降低同步带的使用寿命，可单轴使用也可多轴组合使用,可根据客户行程要求设计定制.
|
DGE-25-TB-MG（加强型） |
标准产品 |
|
|
马力输出（W） |
100W 200W 400W 220V |
|
|
额定扭矩N.m |
5.2 |
|
|
传动方式 |
皮带 |
|
|
重复定位精度（mm） |
±0.1 |
|
|
皮带规格（mm） |
15 |
|
|
皮带导程pitch（mm） |
3M |
|
|
最高速度（mm/sec） |
3000 |
|
|
最大搬运 重量（KG） |
水平使用 |
30 |
|
垂直使用 |
10 |
|
|
有效行程（mm） |
1～4000 |
|
|
Senor感应器 |
+ LS ,－LS ,HOME ,axisv |
|
